冷冻机













制冷部分是设备产生冷源的主要部分,为设备的降温、低温和恒温等提供所需的冷量,根据设备的试验状态不同,制冷系统自动开启,为相应试验过程提供冷量,从而达到满足设备的性能指标的目的。本设备的机械制冷采用蒸汽压缩制冷,其制冷的基本原理如下:

蒸汽压缩制冷是最经济而且应用最广泛的制冷方式,亦是环境试验设备中最常使用的制冷方式,其原理是利用制冷的蒸发潜热从被冷却物体中吸热而实现制冷。经膨胀阀节流进入蒸发器的液体,从周围物体中吸取蒸发潜热而蒸发,蒸发后变成低温低压气体被制冷压缩机吸入,经压缩机压缩后变成高温高压气体进入风冷冷凝器,在其中冷却成高压液体,再经膨胀阀进入蒸发器,如此往复循环,从低温处吸热实现制冷,再将热量从高温处释放出来。

1)、压缩机:

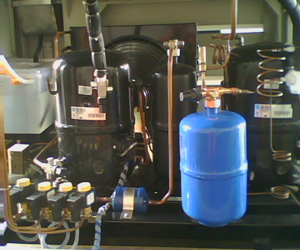

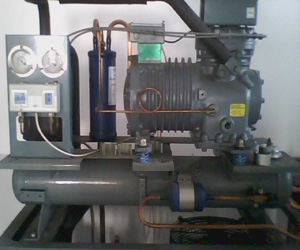

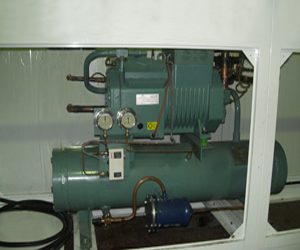

本试验箱采用双机复叠式制冷系统为基础的机械制冷来实现,制冷系统由法国泰康复叠压缩机组构成,为了保证试验箱降温速率及达到最低温度,采用法国泰康压缩机组成一套制冷循环系统,高温部分由压缩机、油分离器、水冷凝器、膨胀阀、冷凝蒸发器、过滤干燥器,电磁阀等组成,工质404A;低温部分由压缩机、油分离器、膨胀阀、蒸发器、膨胀容器、过滤干燥器,电磁阀等组成,工质R23,来实现箱体的降温;

R404A低温系统

    经膨胀阀节流后的R404A液态制冷剂,进入冷凝蒸发器中吸收R23气体在此放出的热量而汽化(与此同时,R23气体被冷凝成液体),汽化后的R404A工质,被R404A级压缩机吸入并压缩成温、高压气体,经过油分离器,后进入冷凝器,在此被冷却凝成R404A液体,再经过干燥过滤器、电磁阀,最后经过膨胀阀节流后,重新进入冷凝蒸发器中吸热并汽化,然后再被压缩机吸入,如此循环地工作。

R23低温系统。

    经膨胀阀节流后的R23液态制冷剂,进入蒸发器中吸收工作室在此放出的热量而汽化,从而使工作室的温度降低,汽化后的R23工质,被R23级压缩机吸入并压缩成高温、高压气体,经过油分离器,进入冷凝蒸发器,在此间,高温、高压的R23气体被R404A工质冷凝成液体,再经过干燥过滤器进入电磁阀,最后经过膨胀阀节流后,重新进入冷凝蒸发器中吸热并汽化,然后再被压缩机吸入,如此循环地工作。
