产品介绍 您当前所在位置:首页>> 产品介绍>> 光伏组件温湿度箱>>

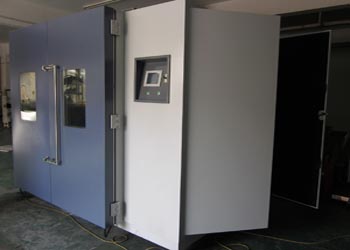

光伏组件温湿度箱

产品用途:此试验设备可做太阳能光伏组件、电池片、光伏产品的高低温循环、湿冻、湿热(双85)、试验。是主要用与光伏行业,及太阳能行业的必备测试设备,用于测试光伏组件,主要是单晶硅组件,地面用晶体硅光伏组件,地面用薄膜光伏组件等一系列的光伏组件进行试验可以再现环境所产生的破坏。

    满足的试验方法: 本产品满足IEC61215IEC 61646GB/T193942003 GB/T95351998GB/T64921986GB/T6494GB/T6497SJ/T2196; IEC613451998; IEC61646GB 10592—89GB1058689等标准。

箱体结构特点

    箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。箱体内胆采用进口高级不锈钢(SUS304)镜面板,箱体外胆采用A3钢板喷塑,增加了外观质感和洁净度。大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。 机器底部采用高品质可固定式PU活动轮箱体左侧配直径50mm的测试孔,可供外接测试电源线或信号线使用。

控制器

高低温试验箱温度控制采用全进口触摸按键式仪表,操作设定简单。资料及试验条件输入后,控制器具有锁定功能,避免人为触摸而改变温度值。具有P.I.D自动演算的功能,可将温度变化条件立即修正,使温度控制更为精确稳定。 电器控制主件采用进口“施耐德”及“日本富士”元件,更好地控制温度可选配打印机和接电脑。

制冷系统

    制冷机采用法国原装“泰康”全封闭压缩机。 意大利“卡士妥”电磁阀高低温试验箱冷冻系统采用单元或二元式低温回路系统设计。采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温度分布均匀。风路循环出风回风设计,风压、风速均符合测试标准,并可使开门瞬间温度回稳时间快。升温、降温、系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。

符合标准

GB/T2423.1-2001 GB/T2423.2-2001





型号

GDW-100

GDW-250

GDW-500

GDW-800

GDW-1000

工作尺寸D×W×H

450×450×500

500×600×830

800×700×900

800×1000×1000

1000×1000×1000

外形尺寸D×W×H

1150×450×500

1200×1100×2000

1280×1350×2100

1450×1480×2200

1650×1480×2200

功率A/B/C/D (kw)

4.0

5.0

7.0

9.0

10.0

性能指标

温度范围

-40℃~100

波动/均匀度

≤±0.5/≤±2

升温时间

-40℃~100℃约45min

降温时间

25℃~-40℃约50min

温湿度运行控制系统

控制器

进口LED数显PID +SSR.微电脑集成控制器

精度范围

设定精度:温度±0.1℃,指示精度:温度±0.1℃,解析度:±0.1

温湿度传感器

铂金电阻 PT100Ω/MV

加热系统

全独立系统,镍铬合金电加热式加热器

制冷系统

全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复叠压缩制冷方式

循环系统

耐温低噪音空调型电机.多叶式离心风轮

使用材料

外箱材质

优质碳素钢板:静电喷塑处理/SUS304不锈钢

内箱材质

SUS304不锈钢优质镜面光板

保温材质

聚胺脂硬质发泡、超细玻璃纤维绵

门框隔热

双层耐高低温老化硅橡胶门密封条

标准配置

多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔(2550100mm1

安全保护

漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护

定时功能

0.1~999.9SMH)可调

电源电压

AC380V±10 50±0.5Hz 三相五线制

使用环境温度

5℃~+25℃ ≤85R.H

注:1、“GDW”为高低温试验箱型号
  2
、以上数据均在环境温度5~25.工作室无负载条件下测得
  3
、可根据用户的具体要求定做非标型“高低温试验室
 4
、本技术信息,如有变动恕不另行通知(13382574229
