电路





低压配电盘综合自动化系统在电力系统已经得到广泛应用,在工业与民用变配电站也开始推广应用。变配电站综合自动化系统是电力系统继电保护中最先进的技术,它与常规继电保护在电气设计上有着较大的区别。在其推广与应用过程中,变配电二次电路设计也出现了许多新问题。

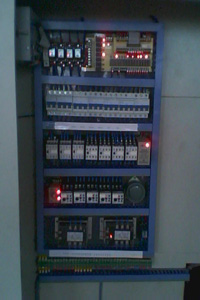

    1、配电综合自动化系统

利用计算机技术,将微机保护、自动控制与站内监控等功能集中在一起的计算机系统称为变配电综合自动化系统。变配电综合自动化装置有事故与预告报警输出干接点,可将其分别引到值班中央信号屏,发生事故可以及时报警。值班人员可以随时在综合自动化装置液晶显示屏上对各种参数以及事故记录进行观察。在继电保护方面它有自诊断功能,保护整定简单方便,精度高。能随时观察到各种保护整定值,并可在线整定。随着产品质量不断提高,价格不断下降,其应用会越来越广泛。

    2、电气设计的主要内容

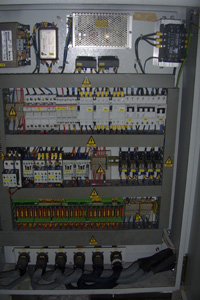

   配电综合自动化系统的电气设计为二次电路设计。主要内容包括保护功能选择、操作电源设计、测量回路设计、控制回路设计、信号回路设计以及外部电缆设计。控制回路还包括备用电源自动投切与母线测量电压自动切换。

    3、保护功能选择

   配电综合自动化装置保护功能比较全。电流保护有速断、过流与过负荷三段保护,过负荷有定时限与反时限,电压保护有过电压与低电压以及失压(无电压与电流)保护,其它还包括:单相接地保护、变压器的瓦斯与温度保护、电动机的堵转与热保护以及工艺故障跳闸、电压自动切换等。配电综合自动化装置保护功能完全由软件来完成,在其液晶显示屏上可以设置。不需要完全由二次电路设计来保证,这样就大大简化了二次电路设计。

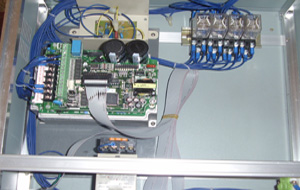

    4、操作电源设计

变配电操作电源有直流操作与交流操作两种。直流操作电压有220V、11OV与48V三种。交流操作要采用UPS(不间断电源)或EPS(应急电源)作为后备电源,UPS与EPS电源输出电压为220V,所以交流操作电压只22OV一种。直流48V用于弱电集控,采用变配电站综合自动化系统后,弱电集控已经淘汰,直流48V不再使用。

5过负载保护
    电气线路短时间的过负载(如电动机起动)是难免的,它并不对线路造成损害。长时间不大的过负载将对线路的绝缘、接头、端子造成损害。绝缘因长期超过允许温升将因老化加速缩短线路使用寿命。严重的过负载(例如过负载100%)将使绝缘在短时间内软化变形,介质损耗增大,耐压水平下降,最后导致短路,引起火灾和其它灾害,过负载保护的目的在于防止后一种情况的发生。
